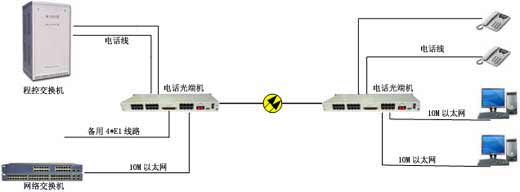

組網方案:
基本配置與特點
提供4路E1(選配)；
提供1路100M線速以太網口(選配)；
提供8路語音口：FXO、FXS；
提供4路RS232通道，速率支持從300-115200 bps(選配)；
每路以太網接口10M/100M，全/半雙工完全自適應,支持VLAN協議；
每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應)；
1-8路語音接入，支持來電顯示和反極性計費功能；
支持各個站點的相互放號功能；
語音口支持O口和S口,O口與程控交換機對接，S口與用戶的電話機相連；
語音接口可選配為二/四線E&M音頻；
光纖接口支持SC/FX接口，并支持單纖光接口，提供1+1雙光口備份功能。
技術指標
光纖接口（單纖/雙纖）
波 長： 單模1310nm/1550nm；多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 多模2公里，單模40、60、120公里
接收靈敏度： 優于-36dBm（BER<e-11）
接收動態范圍： >27dB
連 接 器： SC/FC/ST
*特點：可根據用戶需求定制為不同的接口類型。
E1接口特性
接口碼型： HDB3碼
線路速率： 2.048Mbp/s±50
接口阻抗： 75Ω /非平衡， 120Ω /平衡
接口標準： ITU-T G.703
接口特性： 滿足G.703標準
抖動特性： 滿足G.704和G.823
以太網接口特性
速 率： 10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
MAC地址表： 可以學習4096個MAC地址
FXO/FXS接口（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
異步數據（RS232）接口參數（RJ45）
速 率： 300~19.2 kbps自適應
接口特性： 滿足ITU-T V.24標準
連接方式： DCE
尺寸結構
19英寸1U機盒外形尺寸：438×215×45mm
電源:
220V/-48V可選
|
