產品特點
· 緊套光纖外徑均勻，剝離性好。
· 良好的阻燃性能。
· 高、低溫特性穩定。
· 光纖的幾何尺寸一致性好。
產品應用
· 數據通訊傳輸 。
· 光連接器的制作。
· 敷設方式：沿墻、頂、夾層、導管、線槽 。
· 無嚴格防水要求的場合。
· 跳線、尾纖和室內布線 。
產品描述

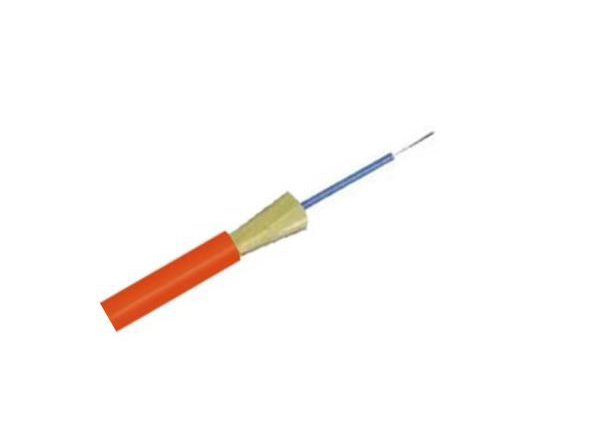

·單芯，Φ900μm或Φ600μm緊套光纖、芳綸加強元件、PVC護套。
產品標準
· 滿足YD/T 1258.2-2003、ICEA-596、GR-409、IEC794等標準；符合UL認證OFNR、OFNP要求。
光纜型號
|
|
SXC-III
|
SXC-II
|
SXC-I
|
|
光纜直徑
|
2.8±0.2mm
|
2.0±0.2mm
|
1.6±0.2mm
|
|
光纜重量
|
6.9kg/km
|
5.9kg/km
|
4.0kg/km
|
|
緊套光纜直徑
|
900±50μm
|
900±50μm
|
600±50μm
|
機械特性
|
允許拉伸力
|
長期
|
80N
|
60N
|
|
|
短期
|
150N
|
120N
|
|
|
允許壓扁力
|
長期
|
100N/100mm
|
|
短期
|
500N/100mm
|
|
彎曲半徑
|
動態
|
20×D （光纜直徑 Cable Diameter）
|
|
靜態
|
10×D （光纜直徑 Cable Diameter）
|
光學特性
|
|
50/125μm
|
62.5/125μm
|
G.652
|
G.655
|
|
衰減
(+20℃)
|
@850nm
|
≤3.5dB/km
|
≤3.5dB/km
|
|
|
|
@1300nm
|
≤1.5dB/km
|
≤1.5dB/km
|
|
|
|
@1310nm
|
|
|
≤0.45dB/km
|
≤0.50dB/km
|
|
@1550nm
|
|
|
≤0.30dB/km
|
≤0.50dB/km
|
|
帶寬(A級)
|
@850nm
|
≥500MHz·km
|
≥200MHz·km
|
|
|
|
@1300nm
|
≥1000MHz·km
|
≥600MHz·km
|
|
|
|
數值孔徑
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
|
光纜截止波長
|
|
|
≤1260nm
|
≤1480nm
|
|
溫度附加衰減Δα(-20℃~+85℃)
|
@1300nm
|
≤0.25dB/km
|
≤0.25dB/km
|
|
|
|
@1550nm
|
|
|
≤0.10dB/km
|
≤0.15dB/km
|
環境特性
|
運輸溫度
|
-20℃~+60℃
|
|
存儲溫度
|
-20℃~+60℃
|
|
安裝溫度
|
-5℃~+50℃
|
|
使用溫度
|
-20℃~+60℃
|
|
