雙芯8字型光纜當前位置 > 首頁 > 產品展示 >雙芯8字型光纜
|
|
|
|
|
產品概述

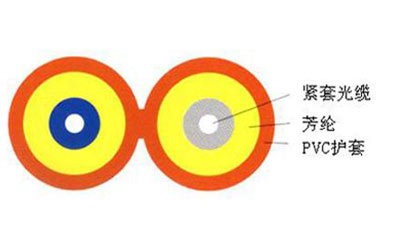

雙芯，8字型結構，Φ900μm或Φ600μm緊套光纖、芳綸加強元件、PVC護套。 , |
|
|
|
產品標準
滿足YD/T 1258.3-2003、ICEA-596、GR-409、IEC794等標準；符合UL認證OFNR、OFNP要求。
光纜型號
|
|
ZCC-III
|
ZCC-II
|
ZCC-I
|
|
光纜直徑 (mm)
|
(6.0±0.4)×(2.8±0.2)
|
(4.2±0.4)×(2.0±0.2)
|
(3.4±0.4)×(1.6±0.2)
|
|
光纜重量 (kg/km)
|
15.6
|
10.5
|
7.3
|
|
緊套光纜直徑
|
900±50μm
|
900±50μm
|
600±50μm
|
機械特性
|
|
ZCC-III
|
ZCC-II
|
ZCC-I
|
|
光纜直徑 (mm)
|
(6.0±0.4)×(2.8±0.2)
|
(4.2±0.4)×(2.0±0.2)
|
(3.4±0.4)×(1.6±0.2)
|
|
光纜重量 (kg/km)
|
15.6
|
10.5
|
7.3
|
|
緊套光纜直徑
|
900±50μm
|
900±50μm
|
600±50μm
|
|
允許拉伸力
|
長期
|
100N
|
|
|
短期
|
200N
|
|
|
允許壓扁力
|
長期
|
200N/100mm
|
|
|
短期
|
1000N/100mm
|
|
|
彎曲半徑
|
動態
|
20×H （光纜短軸 ）
|
|
靜態
|
10×H （光纜短軸 ）
|
光學特性
|
|
50/125μm
|
62.5/125μm
|
G.652
|
G.655
|
|
衰減
(+20℃)
|
@850nm
|
≤3.5dB/km
|
≤3.5dB/km
|
|
|
|
@1300nm
|
≤1.5dB/km
|
≤1.5dB/km
|
|
|
|
@1310nm
|
|
|
≤0.45dB/km
|
≤0.50dB/km
|
|
@1550nm
|
|
|
≤0.30dB/km
|
≤0.50dB/km
|
|
帶寬(A級)
|
@850nm
|
≥500MHz·km
|
≥200MHz·km
|
|
|
|
@1300nm
|
≥1000MHz·km
|
≥600MHz·km
|
|
|
|
數值孔徑
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
|
光纜截止波長
|
|
|
≤1260nm
|
≤1480nm
|
|
溫度附加衰減Δα(-20℃~+85℃)
|
@1300nm
|
≤0.25dB/km
|
≤0.25dB/km
|
|
|
|
@1550nm
|
|
|
≤0.10dB/km
|
≤0.15dB/km
|
環境特性
|
運輸溫度
|
-20℃~+60℃
|
|
存儲溫度
|
-20℃~+60℃
|
|
安裝溫度
|
-5℃~+50℃
|
|
使用溫度
|
-20℃~+60℃
|
|
|
|
|
|
