HS-SW01適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，
也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、
CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。
該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，
黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路.
基本配置:
a.八個E1接口(240個話路)
b.兩條傳輸線路16個E1接口
c. 微機集中監控
d. 雙電源供電
主要技術指標:
電 接 口：E1接口，符合ITU-T G703、G.704、G.823等建議
阻 抗: 75Ω
線路碼型:HDB3
切換判決指標： 告警失步、AIS、LOS、E-6誤碼
掉電自動保護功能：當?shù)綦姇r，發送端與接收端信號自動倒換到默認主線路。
工作電壓范圍：DC48V±20%，無極性要求；AC220V
工作環境：環境溫度-5℃～+45℃，相對濕度85%（+30℃）
功耗：不大于1.5W/系統

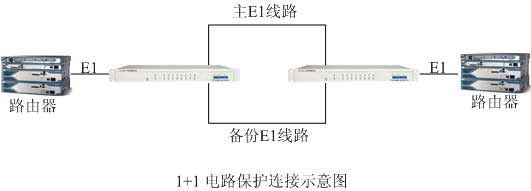

組網示意圖:
 |
