產品特點:
基于自主知識產權的集成電路，標準機框式設計;
可監控對端告警狀態，支持網管功能;
E1接口采用全數字化時鐘恢復和平滑鎖相技術，符合符合G.703 標準;
以太網接口全/半雙工自適應，支持VLAN劃分，ETH支持支持Auto-MDIX;
1-360路語音，支持來電顯示功能，支持各個站點的相互放號功能;
能檢測光信號丟失時為對端設備關機還是光纖不通;
能監控本機溫度與本機電壓;
能監控對端設備電壓與溫度，并可以設置溫度告警閾值;
多種電源方式可選:AC220V、DC-48V/DC24V等;
無中繼傳輸距離大于0~120公里。

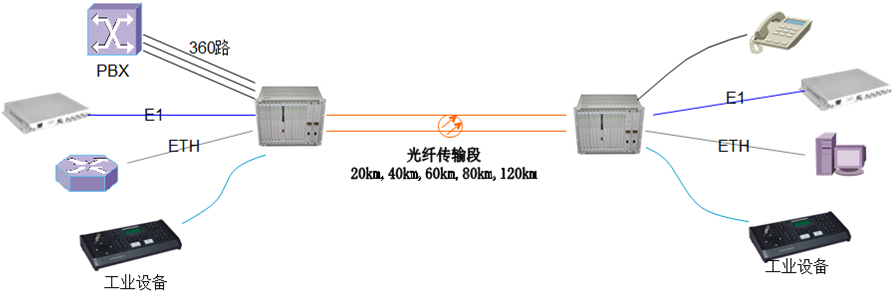

組網類型:
360路語音光端機支持語音、數據、以太網業務等多種業務，配置靈活，具有強大的組網能力，360路語音光復用設備系統為集中式機框結構(4U/19inch)，采用基于插卡的模塊化設計，簡化網絡組網，減少故障點，便于工程維護。
技術功能:
360路語音產品具有15個槽位，其中12個槽位為語音插槽，每個語音板卡支持30路語音，備份槽位可選配1~4路E1及1~4路線速100M以太網，雙電源備份支持AC220V、-48VDC等多種電源，設備采用19英寸標準機箱或壁掛式機箱， 19英寸標準機箱482mm(W寬度)*275mm(L深度)*385mm(H高度).

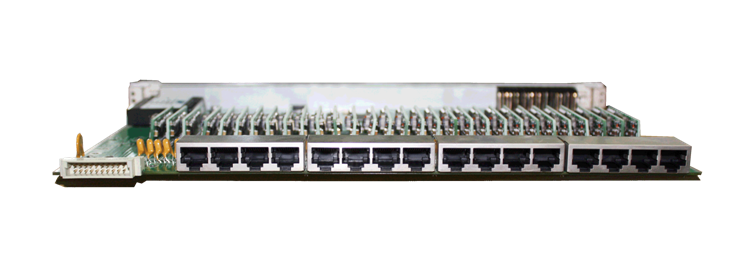

語音業務板:
一塊30路語音業務板卡上具有16個RJ45接口，每個RJ45接口提供兩路語音口，第16個RJ45口為備用口(不使用);
每塊語音業務板卡都有30塊FXO/S語音模塊，可插拔. 方便設備后期更換;
為每一路語音都提供了一路LED狀態指示燈.
.png)
語音匯聚板:
360路語音復用+4E1`匯聚板卡提供4路E1接口,E1為120Ω平衡式接口，為用戶提供多業務接入，提高設備的利用率。
SNMP網管接口，方便客戶對設備進行全方位的監管.網管具有檢測對端光信號丟失,本機和對端設備電壓與溫度，并可以設置溫度告警閾值
光接口:1路光接口匯聚到遠端，接口可選FC/SC/ST ，單/多模，單/雙芯.
PORT數據口:支持RS232/RS485/RS422數據類型，數據類型視用戶定制情況而定，此接口為備用接口
接口參數:
以太網接口
帶 寬: 線速100M
速 率: 10/100M自適應，全/半雙工自適應
協 議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表: 可以學習4096個MAC地址
物理接口: RJ45座, 支持Auto-MDIX(交叉/直通線自適應)
FXS電話口 FXO交換機接口
振鈴電壓:75V 振鈴檢測電壓:35V
振鈴頻率:25HZ 振鈴檢測頻率: 17HZ-60HZ
二線輸入阻抗:600Ω(摘機) 二線輸入阻抗: 600Ω(摘機)
回?fù)p: 40 dB 回 損: 40 dB
供電條件
直流供電電壓:DC-48V，容差范圍 -36V~-72V;
直流供電電壓:DC-24V，容差范圍 -18V~-36V;
交流供電電壓:AC220V±20%，50HZ
工作環境
工作溫度: 0°C~50°C
貯存溫度: -40°C~+70°C
相對濕度: 95 %
無腐蝕性和溶劑性氣體，無揚塵，無強磁場干擾。
整機功耗
整機功耗: ≤55W
|
