本系列語音復用光端機滿足電信運營商及專網用戶電話及數據接入的需求。適合電力、郵政、銀行及聯通、移動電信等用戶的網絡組建的需要，符合電信運營商使用標準。

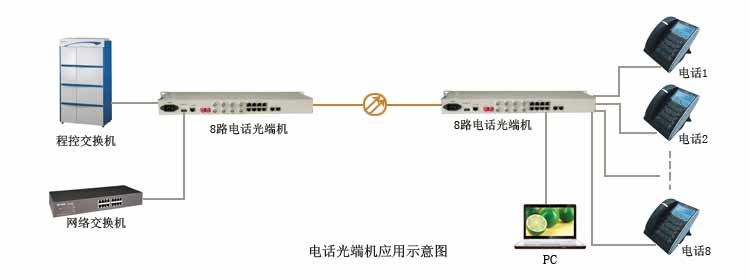

組網方案:
產品特點：
- 提供4路E1(選配)；
- 提供1路100M線速以太網口(選配)；
- 提供8路語音口：FXO、FXS；
- 提供4路RS232通道，速率支持從300-115200 bps(選配)；
- 每路以太網接口10M/100M，全/半雙工完全自適應,支持VLAN協議；
- 每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應)；
- 1-8路語音接入，支持來電顯示和反極性計費功能；
- 支持各個站點的相互放號功能；
- 語音口支持O口和S口,O口與程控交換機對接，S口與用戶的電話機相連；
- 語音接口可選配為二/四線E&M音頻；
- 光纖接口支持SC/FX接口，并支持單纖光接口，提供1+1雙光口備份功能。
技術參數：
光纖接口（單纖/雙纖）
波 長： 單模1310nm/1550nm；多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 多模2公里，單模40、60、120公里
接收靈敏度： 優于-36dBm（BER<e-11）
接收動態范圍： >27dB
連 接 器： SC/FC/ST
*特點：可根據用戶需求定制為不同的接口類型。
E1接口特性
接口碼型： HDB3碼
線路速率： 2.048Mbp/s±50
接口阻抗： 75Ω /非平衡， 120Ω /平衡
接口標準： ITU-T G.703
接口特性： 滿足G.703標準
抖動特性： 滿足G.704和G.823
以太網接口特性
速 率： 10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
MAC地址表： 可以學習4096個MAC地址
FXO/FXS接口（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
異步數據（RS232）接口參數（RJ45）
速 率： 300~19.2 kbps自適應
接口特性： 滿足ITU-T V.24標準
連接方式： DCE
|
